产品参数

型号
JZT-CZTD50
燃气类别
天然气 12T
额定燃气压力
2000Pa
风机数
单风机
关机功率(W)
N/A
额定热负荷(kw)
左:5.0/右:5.0
热效率
≥65%
能效等级
1级

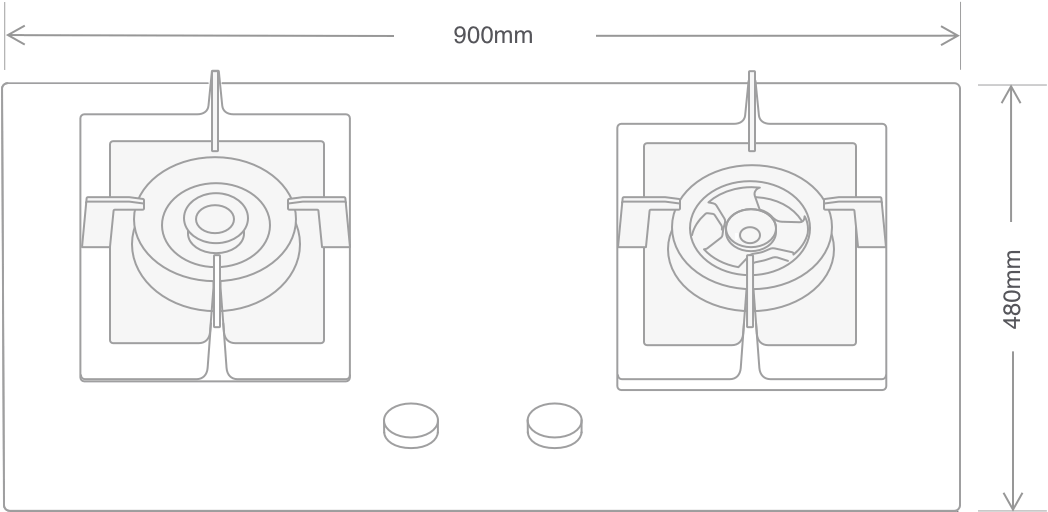

产品尺寸 长×宽×高(mm)
900×480x165

备注:上表参数仅供参考,具体数据以产品铭牌为准,本产品适用全国范围地区,具体生产日期请参考纸箱标贴。

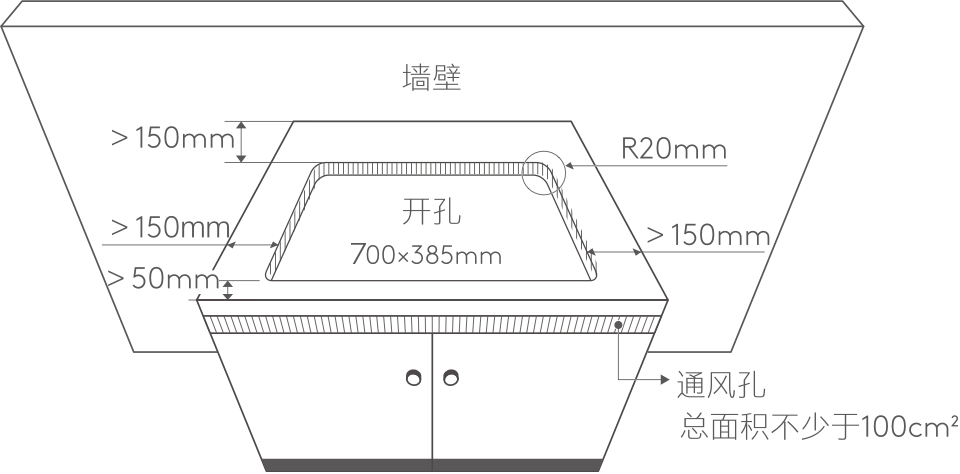

燃气灶安装示意图

确定位置与开孔

1、请勿将灶具放在强风直接吹入处,开孔时请先咨询专业客服人员合适的位置建议;

2、请在橱柜的正面,位于灶具下部,设置总面积不少于100cm²的通风孔,以保持与外部空气流通,否则会造成泄漏燃气积沉而引起爆炸。如使用液化石油气瓶,灶具与气瓶距离应大于100cm;

3、在橱柜可将开孔模板按图示要求放置待开孔的灶台上,用笔沿“边缘”对称划线,确定开孔位置。灶具开孔与周围墙壁或物品距离应大于150mm。灶具上方应留有100cm以上的空间,如安装吸油烟机,则按吸油烟机的安装要求或预留此空间;

4、根据开孔模板上的尺寸开出孔后,把灶具嵌入孔内,平整即已固定。

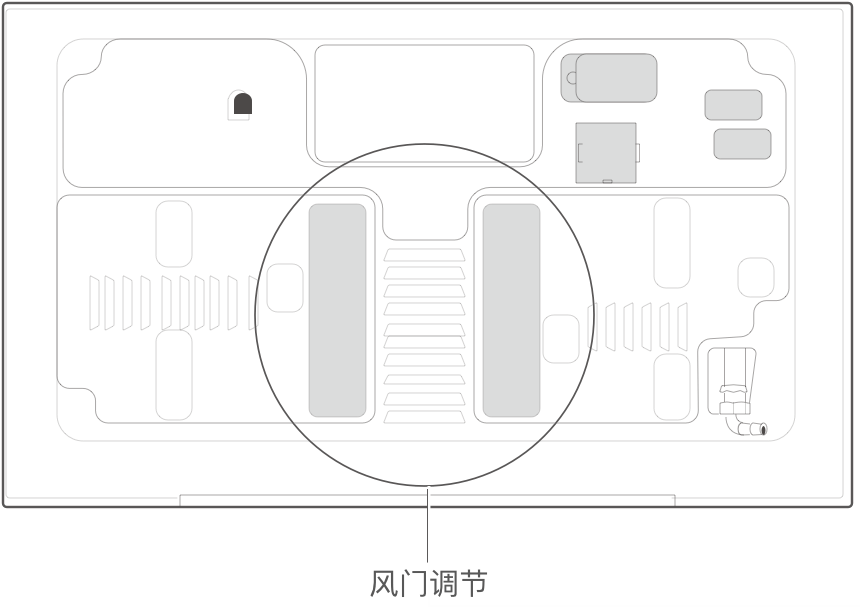

风门调节

风门调节板位于灶具的底部,对火焰燃烧状况起调节作用。正常情况下,灶具的风门已经调节好,无需调节,燃烧时火焰呈蓝色,清晰稳定。

备注:首次使用请尝试多次点火,以排空管道中空气。用户无需自己进行调节,如需调节,咨询专业维修人员。

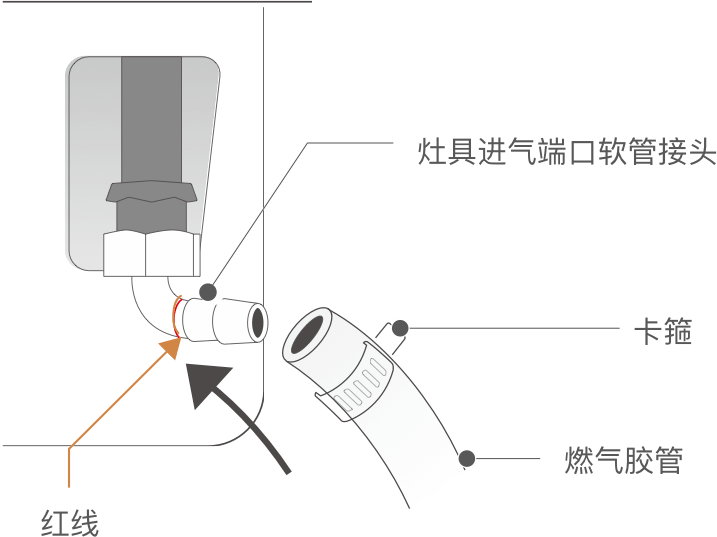

连接气源

1、燃气胶管端口插入灶具进气端口软管接头(超过覆盖红线)。

2、燃气胶管另一端口与气源总阀端口相连。

3、使用附件卡箍紧连接处,避免漏气。

备注:如需更换软管,请预约专业人员操作。
