油烟机安装示意图

确定位置 (单位：mm)

吸油烟机安装后,应保持左右水平。音箱与周围墙壁或物品距离应大于30mm。

吸油烟机周围应避免门窗过多、空气对流过大,否则会影响吸烟效果。

排烟管要求:

排烟管出口到机体的距离不宜过长；

转弯半径尽可能大,且少转弯,以免空气阻力太大，影响排烟效果；

排烟管伸出户外或通进公共烟道,接口处要严密,以免户外或烟道废气回流,

不允许将废气排到热的烟道中；

如果烟管长度过长,需将过长的烟管恢复至收缩状态并用胶带缠绕固定；

本产品排烟管内径为180mm,面积为255c㎡，如果外接的公共烟道止回阀(或外接管/外接孔) 在开启状态下排风面积太小，会影响使用效果，其中双阀片止回阀（或外接管/外接孔）内径应不小于160mm，单阀片止回阀排风面积应不小于201c㎡,且应保证公共烟道通畅。

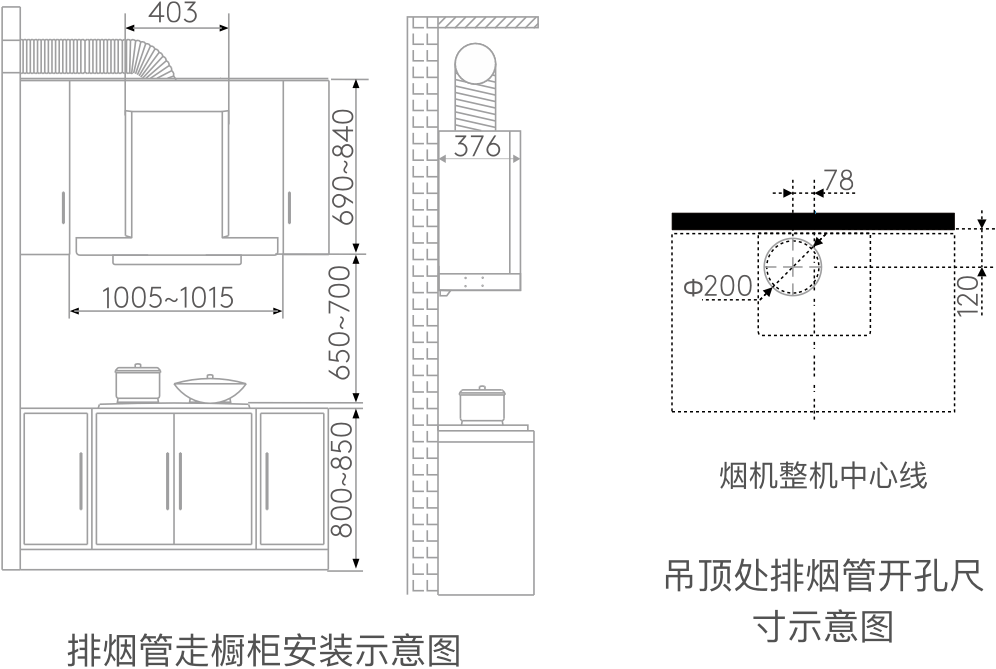

吸油烟机应水平安装于灶具上方,安装示意图如下：



安装挂板 (单位:mm)

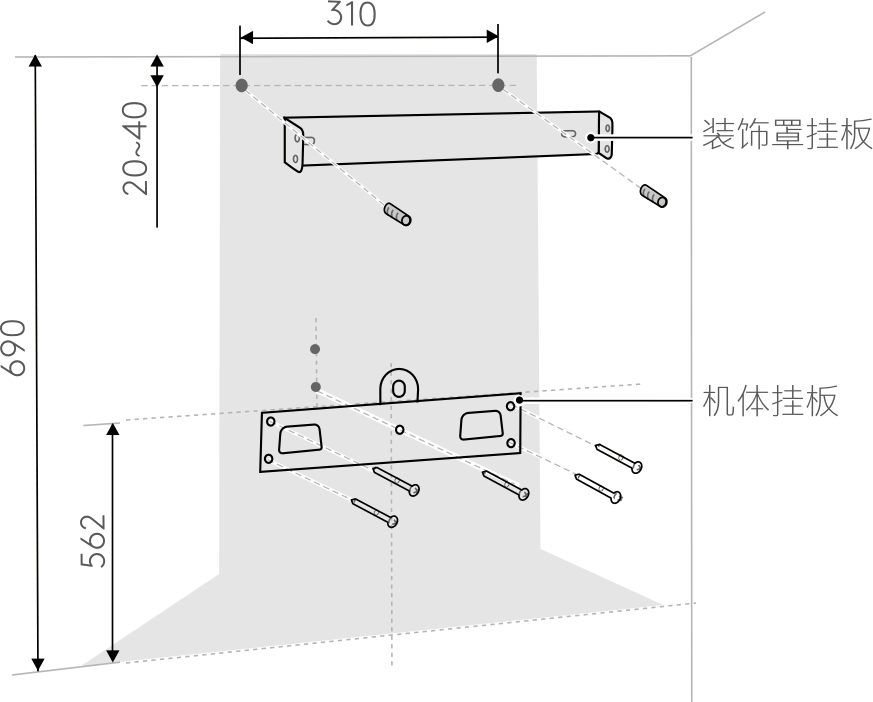

按照下图所示在墙壁相应位置钻出5个直径为8mm、深度为50-60mm的孔,将塑料膨胀管压入孔内，再用随机配备的M5×50沉头螺钉将机体挂板可靠固定。注:装饰罩挂板按照实际需要选择安装。



安装止回阀

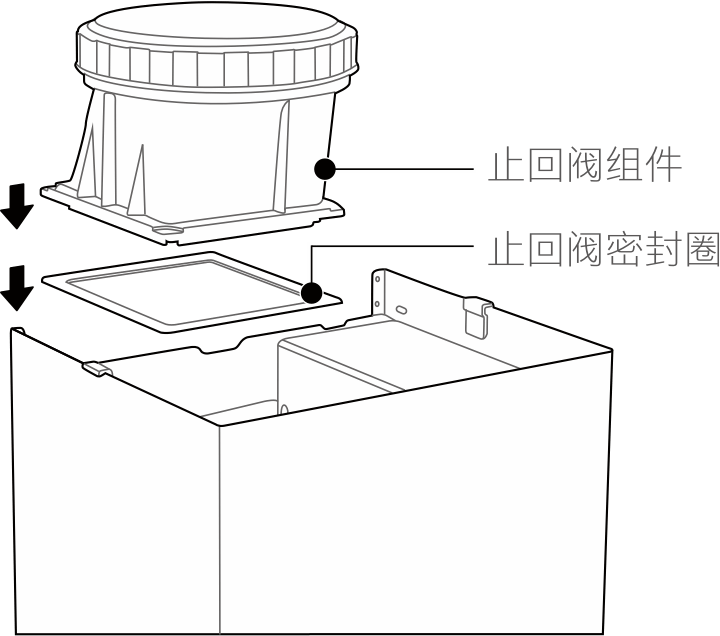

将止回阀组件连同止回阀密封圈安装在机架出风口位置,用随机配备的4颗ST4.2×16的螺钉紧固,检查并确保阀片转动灵活。
