产品参数

洗衣机型号
CLGZ10D
烘干机型号
CLHZ10D
洗衣机电机
OCDC变频电机
烘干机电机
OCDC变频电机
产品容量
洗涤10kg+烘干10kg
产品尺寸(宽x深x高)
595*565*1695mm

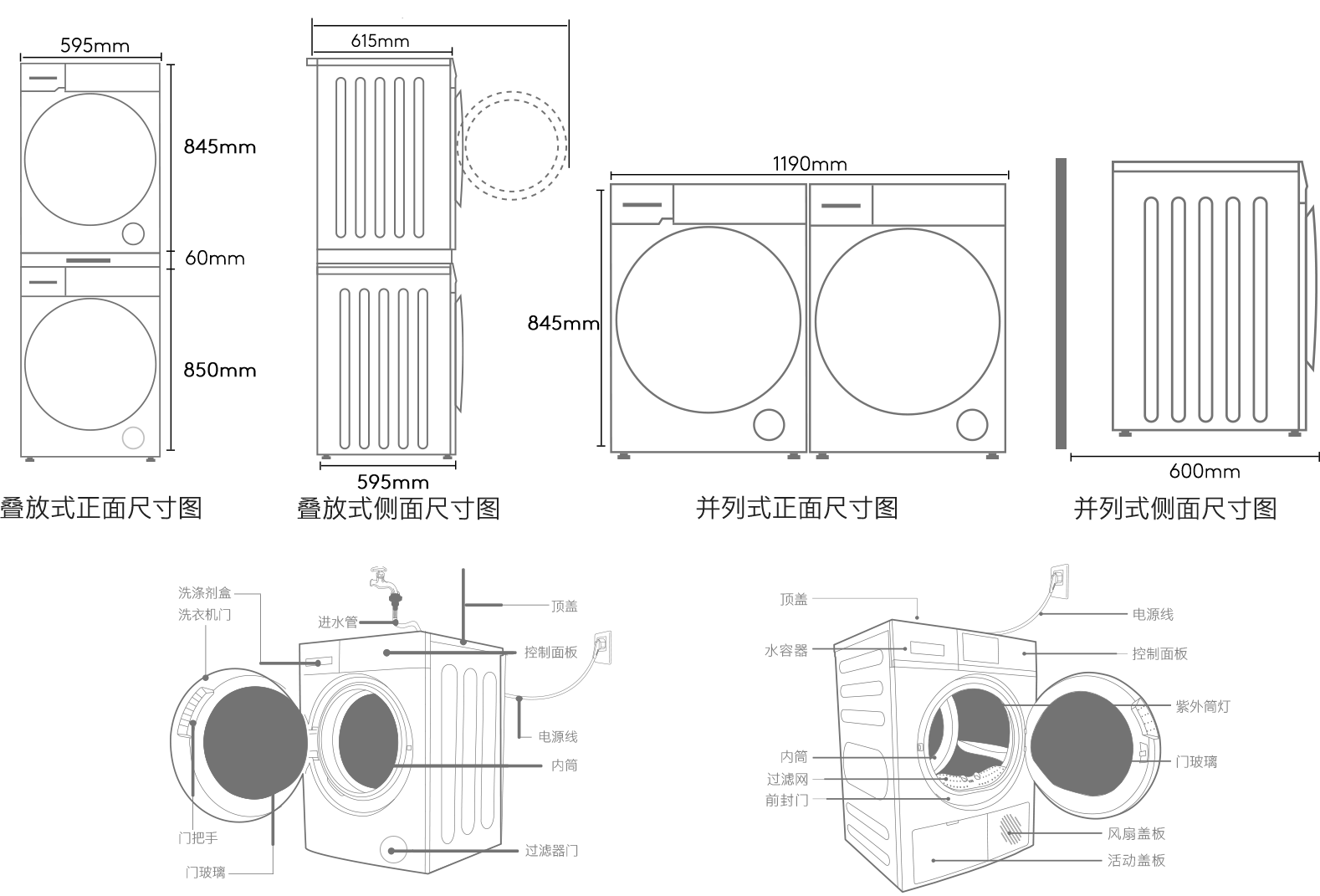

安装示意图




注意



1. 嵌入式安装建议预留尺寸:星图CLGZ10D+CLHZ10D左右两侧离墙距离至少留15mm,背侧离墙距离至少预留30mm,顶部至少预留20mm

2. 空间站洗衣机、烘干机电源线长度均为2m,进水管长度1.5m,走线/排水布局可根据用户家具具体情况而定

3.4/6分水龙头、插座、地漏需自备,避免预留在星图CLGZ10D+CLHZ10D正下方

4.为保证星图CLGZ10D+CLHZ10D正常使用,产品安装高度至少预留1700mm


●  本产品不建议用户自行安装使用,到货可拨打400-969-9999预约安装;

●  在安装洗衣机之前,选择如下坚实平整的场所


Tips———————————————

●  请注意洗衣机不要压住电源线

__________________________________

拆装附件




●  该机器的包装材料可能对儿童有危害性。请妥善处理,以免让儿童接触;

●  在使用洗衣机之前,请务必从本及背面拆除运输螺栓,拆除后需用运输螺栓孔塞堵住孔口。



调节底脚

Tips————————————————————————————

●  调平洗衣机可以减少噪音和振动,请注意在使用前将洗衣机调平。

___________________________________________________________
