产品参数

型号
CFDV5032
额定电压
220V~
额定功率
3200W
额定水压
0.75MPa
额定频率
50Hz
电器类别
Ⅰ类
防水等级
IPX4
设置温度
30℃~75℃
容量(L)
50
24小时固有能耗系数(ε)
≤0.6
热水输出率(μ)
≥90%
能效等级
1级
尺寸(mm)A
830
尺寸(mm)B
548

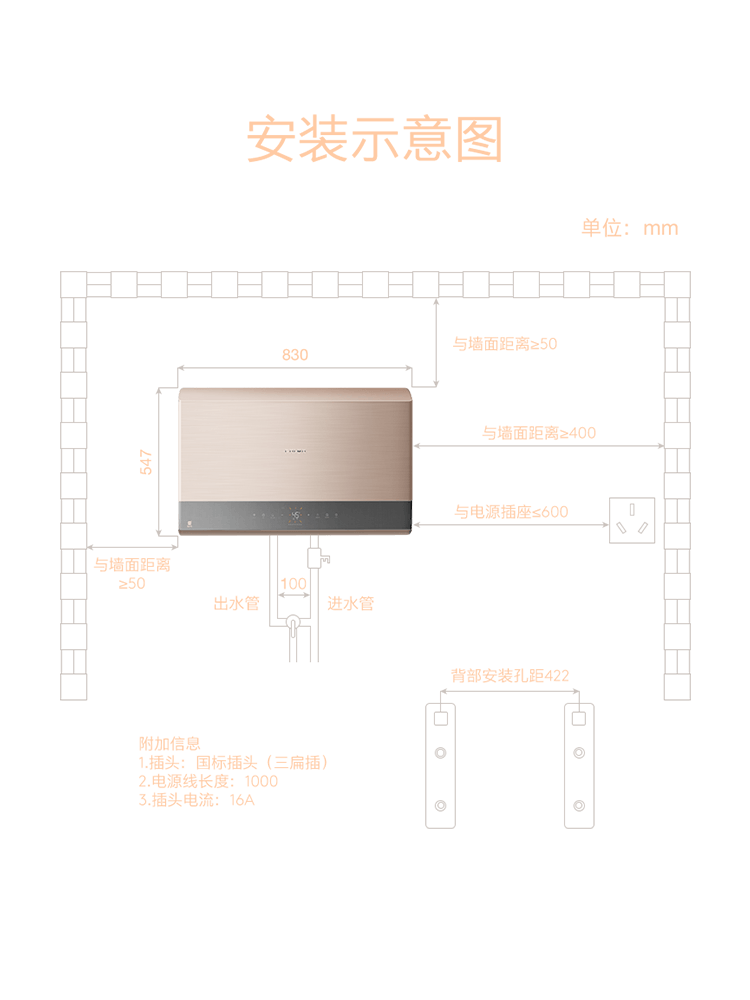

安装示意图

安装注意事项:



• 选好适合的位置后,确定2个带钩膨胀螺栓(随机附送)安装孔的位置。用与膨胀螺栓尺寸相匹配的冲击钻头,打两个相应深度的孔,再插入螺栓,拧紧螺栓使螺栓牢固的固定在墙壁上,最后将两个绝缘套分别套装到膨胀螺栓挂钩上。(注意:热水器右侧预留不小于400mm的空间,方便日后维修)



• 使用插座前要检查火线和零线的相位正确,地线接地可靠。为了减少管路热量损失,电热水器的安装位置应与用水点尽量靠近。



• 在墙壁上钻孔时,必须确保避开墙内埋设的电线、水管或煤气管道。
