产品参数

型号
CXSP925WG-8
电源规格
220V~50Hz
门体结构
900×365×1060
净重(kg)
43
噪音dB
65
电机输入功率(W)
110
额定功率(W)
1730
排烟管外径(mm)
Φ190
待机功率(W)
≤2.0
产品尺寸 长×宽×高(mm)
900x412x635
风机数
单风机
关机功率(W)
N/A
全压效率(%)
≥30
能效等级
一级
风量(m³ min)
爆炒25
最大静压(Pa)
≥1010
风压(Pa)
≥330
油脂分离度(%)
≥90
气味降低度(%)
≥96

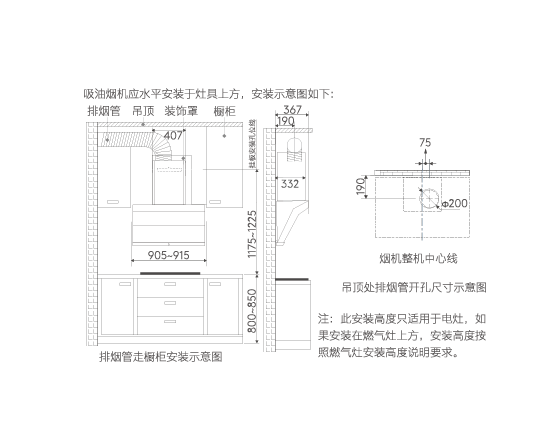

安装示意图

确定位置(单位:mm)



吸油烟机安装后,应保持左右水平。

吸油烟机周围应避免门窗过多、空气对流过大,否则会影响吸烟效果。



排烟管要求:

  • 排烟管出口到机体的距离不宜过长;
  • 转弯半径尽可能大,且少转弯,以免空气阻力太大,影响吸烟效果;
  • 排烟管伸出户外或通进公共烟道,接口处要严密,以免户外或烟道废气回流,不允许将废气排出到热的烟道中;
  • 如果烟管长度过长,需将过长的烟管恢复至收缩状态并用胶带缠绕固定;
  • 本产品排烟管内径为180mm,面积为255cm²,如果外接的公共烟道止回阀(或外接管/外接孔)在开启状态下排风面积太小,会影响使用效果,其中双阀片止回阀(或外接管/外接孔)内径应不小于160mm,单阀片止回阀排风面积应不小于201cm²,且应保证公共烟道通畅。



吸油烟机应水平安装与灶具上方,安装示意图如下:

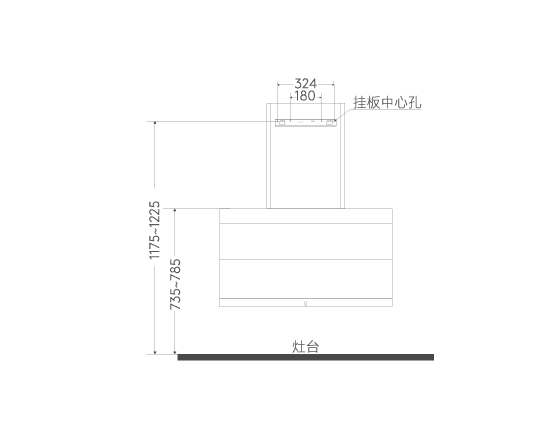

安装挂板(单位:mm)





按照下图所示在墙壁相应位置钻出4个直径为8mm、深度为50-60mm的孔,将塑料膨胀管压入孔内,再用随机配备的M5×50沉头螺钉将机体挂板可靠固定。



注:装饰罩挂板按照实际需要选择安装。
