产品参数

产品参数型号
CFBQ6-6032P
额定电压
220V~
额定功率
3200W
设置温度
30℃~75℃
额定水压
0.8MPa
额定频率
50Hz
电器类别
I类
防水等级
IPX4
容量(L)
60
尺寸(mm)

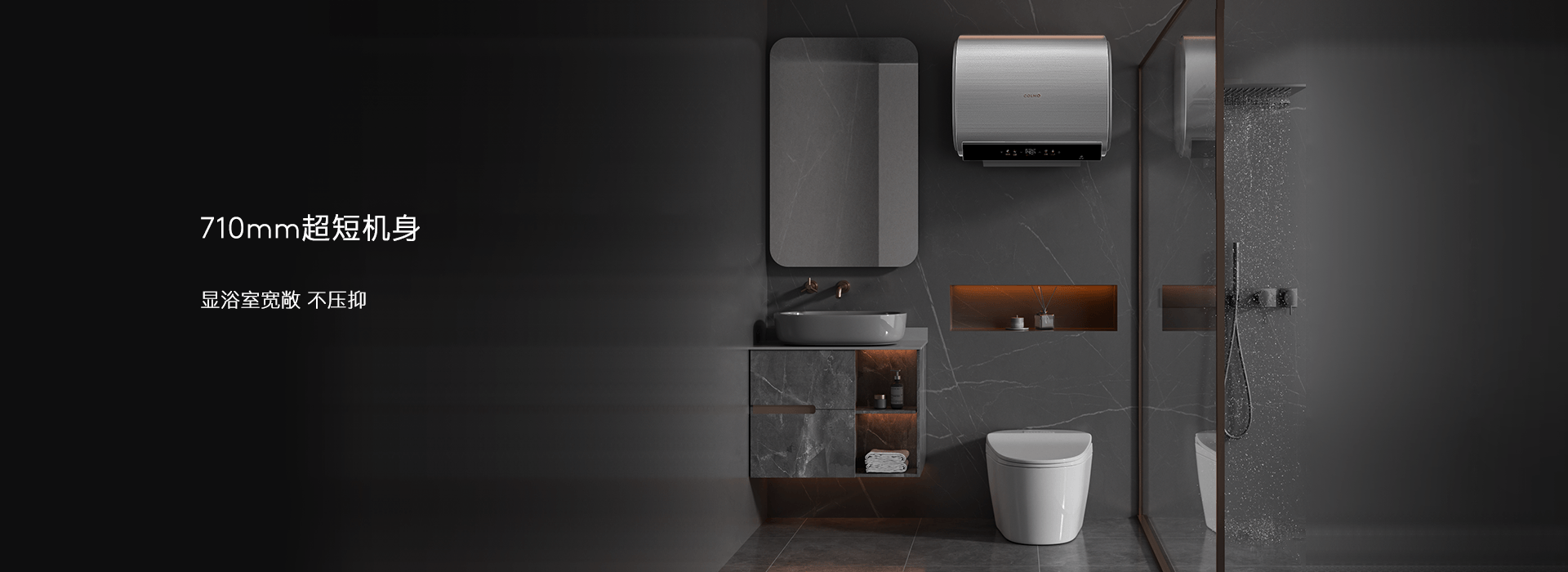

深316 高555 长710
能效等级
1级
热水输出率(μ)
≥85%

安装示意图


安装注意事项:

●  选好适合的位置后,确定2个带钩膨胀螺栓(随机附送)安装孔的位置。用与膨胀螺栓尺寸相匹配的冲击钻头,打两个相应深度的孔,再插入螺栓,拧紧螺栓使螺栓牢固的固定在墙壁上。(注意:热水器右侧预留不小于400mm的空间,方便日后维修)。
●  使用插座前要检查火线和零线的相位正确,地线接地可靠。为了减少管路热量损失,电热水器的安装位置应与用水点尽量靠近。
●  在墙壁上钻孔时,必须确保避开墙内埋设的电线、水管或煤气管道。



备注:
*12倍增容: 在进水温度为28°C、出水温度为40°C、水流量5L/min时,测得放水量达12倍。报告编号:WHMDL-E-C2206028XP,报告来源:美的实验室。
*130分钟:以28°C进水,40°C出水,5L/min流量放水,可达130分钟。报告编号:WHMDL-E-C2206028XP,报告来源:美的实验室。
