产品参数

型号
JSQ30-CB216
使用燃气种类
天然气
额定燃气压力
2000Pa
适用水压
002~1.0MPa
额定热负荷
38kW
额定电压
220V~
点火方式
水控自动连续脉冲点火
额定电功率
42W
电辅防冻功率
64W
报废年限
8年
产品尺寸
640.4×363.8×140mm
控制方式
后制式
排烟方式
强制排气式
额定产热水能力(温升25K时)
16kg/min

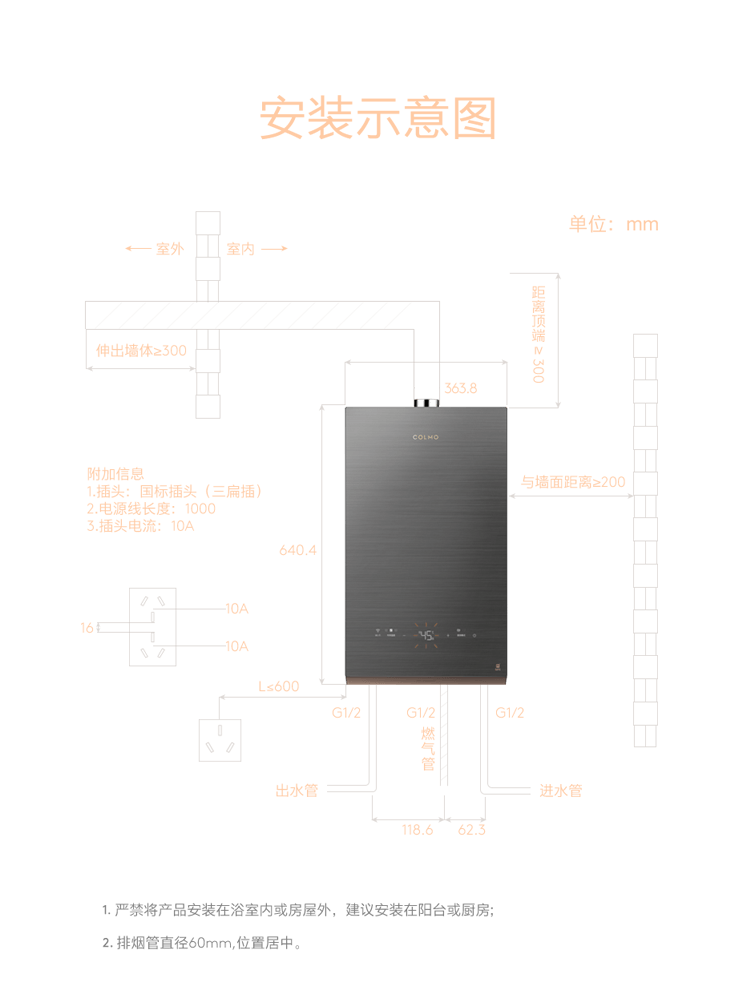

安装示意图

安装注意事项:



• 在安装热水器前,请您同当地煤气公司或燃气管理部门联系,选择合格的燃气管,调压阀/钢瓶/卡箍/排烟管等,必须委托合格的专业技术工人安装。



• 请用户不要自己随意安装,因为安装不当将对安全性能有很大的影响,甚至会危及使用者的生命。



• 安装前请您再次确认您所使用的燃气种类是否与热水器铭牌上规定的燃气种类一致。



• 本热水器为强排式热水器,必须严格按照要求将热水器所产出的废气排至室外大气中才能使用。



• 强排式热水器安装排烟管后,在热水器使用过程中,严禁在其安装或相连通的房间内开启抽油烟机/排气扇等机械换气设备。



• 进出水管是金属管路(如镀锌管)时,进出水管的连接使用4分PP-R热水管,长度大干650mm。



• 热水器到用户出水使用端之间必须保证有一段进出水管是采用非金属的水管,长度必须保证大于650mm。



• 热水器直接连接花洒时,禁止使用金属材料的水管。



• 安装后,安装人员应向用户介绍热水器使用及其安全装置使用方法。
